PBM-B

informacja techniczna

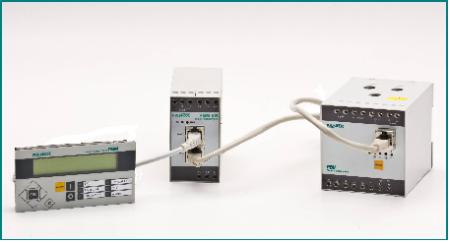

System Zarządzania Silnikiem

PBM

Instrukcja użytkownika
PBM-H

Funkcje zabezpieczeniowe
  • Przeciążenie (z pamiecią cieplną)
  • Asymetria i zanik faz (analiza prądowa)
  • Kolejność faz
  • JAM, utknięcie silnika
  • Blokada wirnika
  • Ziemnozwarciowe (bezzwłoczne)
  • Ziemnozwarciowe (zależne)
  • Przegrzanie (PTC)
  • Niedociążenie
    •
    Komunikacja
  • ModbusRTU w standardzie
    •
    Dane operacyjne
  • Stan silnika (analiza prądu pobieranego przez silnik)
  • Prąd fazowy
  • Stopień asymetrii
  • Wzrost temperatury
    •
    Dane diagnostyczne
  • Infirmacja o usterkach
  • Wartość prądów przy poprzednich wyłączeniach
  • Przyczyny wyłaczeń
    •
    Dane serwisowe
  • Liczba godzin pracy silnika
  • Liczba startów zatrzymań
  • Liczba wyłaczeń wskutek przeciążeń
  • Różne tryby resetów
  • Pamięć cieplna i model cieplny
    •
    Zasilanie
    		 110/230 Vac
    24Vdc
    Częstotliwość
    		 50 / 60 / zmienna (45-65) Hz
    Zakres prądowy
    		 0.8-6A - PBM-B1
    4-25A - PBM-B5
    >25A - PBM-B1 + 3xCT ../1
    >25A - PBM-B5 + 3xCT ../5
    Wejścia
    		 1 x czujnik PTC
    1 x przekładnik toroidalny (zab. ziemnozwarciowe)
    1 x wejście dwustanowe 24Vdc
    Wyjścia
    		 2 x zestyki NO-NZ

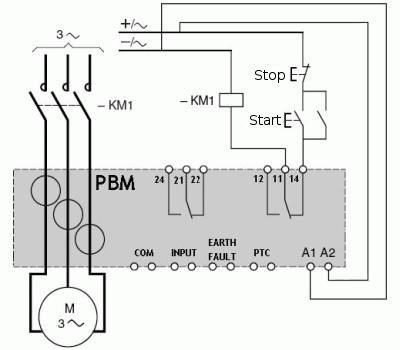

    Schemat Podłączeń

    Diagram połaczeń

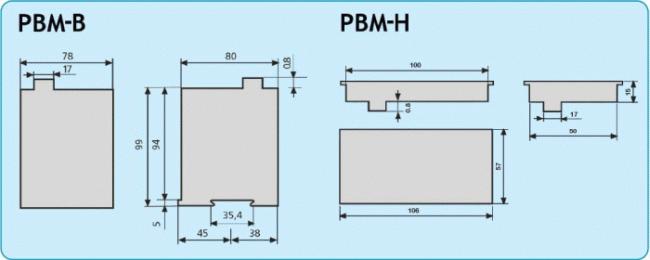

    Wymiary (mm)

    Wymiary PBM


    SYSTEM PBM
    Wymiary PBM




    PBM-H

    Wyswietlacz PBM-H

  • Wyswietlacz LCD: 20x2 alfanumeryczny
  • Klawiatura: 9 przycisków
  • Złącze RJ45: połączenie z PBM-B
    		•
    PBM-V

    Moduł napięciowy PBM-V

  • Nad- / podnapięcie
  • Asymetria i zanik fazy (pomiar napięcia)
  • Niewłaściwa kolejność faz (napięcia)
  • Nad- / podczęstotliwość
  • Współczynnik mocy (cos fi)
  • Moc czynna i bierna
    		•
    PBM-V

    Moduł we/wy PBM-D

  • PMB-D1 - wyjścia: 3NO + 1NZ, wejścia: 3
  • PMB-D2 - wyjścia: 4NO, wejścia: 3
  • PMB-D3 - wyjścia: 4NZ, wejścia: 3
