typ PF-R

informacja techniczna

elektroniczne zabezpieczenie silnika

TYP PF-R

karta katalogowa
typ PF-R z zewnetrznym modulem sygnalizacyjnym ODPF

Funkcje zabezpieczeniowe
 Przeciążenie Niedociążenie Zanik lub asymetria faz Niewłaściwa kolejność faz
Wykonania
 PF16-R PF47-R
Zakres nastaw
Silnik 400V
50/60Hz		 IB (A) 4 - 16,6 16 - 47,5
KM 2 - 10 10 - 30
kW 1,5 - 7,5 7,5 - 22

Nr kodu w odniesieniu do napięcia zasilania
zasilanie (+15% -10%)
ac: 50/60 Hz

 400/440 Vac 3 fazy (silnik) 12165 12167
230 Vac 3 fazy (silnik) 12173 12174
Dla prądu IN silnika poniżej minimalnej nastawy IB Przepleść n razy fazowe przewody silnika przez odpowiednie otwory w zabezpieczeniu IB = n x IN
Dla prądu IN silnika powyżej maksymalnej nastawy IB Stosować 3 przekładniki prądowe ../5A i zabezpieczenie PF16_R
Zewnętrzny moduł sygnalizacyjny (opcjonalnie) ODPF

Charakterystyka

Pamięć cieplna
 Tak
Maksymalne nominalne napięcie silnika
 3 x 400Vac
Klasa zadziałania (IEC 947 -4-1)
 10 - 20 - 30
Zabezpieczenie kolejności faz
 Tak.
Zabezpieczenie asymetrii faz
 Ponad 40%. Czas reakcji< 3s
Zabezpieczenie podprądowe przez cosj / zwłoka zadziałania
 Nastawy cosj od 0,1 to 0,9 / Nastawy 5 do 45s
Sposób resetu
 Ręczny i zdalny lub automatyczny (nastawialny)
Sygnalizacyjne diody LED
 4 diody LED: ON + po 1 dla każdego zabezp.
Zestyki wyjściowe
 1 przekaźnik z zestykami: 1 NO + 1NZ
Parametry zestyków wyjściowych
 Ith : 5A; AC15 - 250V - 2A; DC13 - 30V - 2A
Zaciski: max przekrój / moment dociskowy
 2,5 mm2, No. 22 - 12 AWG /20 Ncm, 1.8 LB - IN
Pobór mocy
 2,5 VA
Stopień ochrony / masa / sposób montażu
 IP20 / 0,3 kg / szyna DIN
Temperatura składowania
 -30°C + 70°C
Temperatura pracy / wysokość
 -15° +60°C /1000m; -15° + 50°C / 3000m
Normy, certyfikaty
 IEC 255, IEC 947, IEC 801, EN 50081 - 2

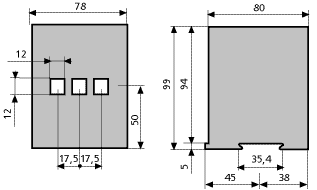

Wymiary (mm)

Wymiary PF-R


Zewnętrzny moduł sygnalizacyjny ODPF

Dzięki zastosowaniu tego opcjonalnego wyposażenia, aktualny stan przekaźnika oraz możliwość resetu dostępne są z zewnętrznego panelu sterowniczego.
Prosty w instalacji (standard przycisku f 22 mm). Nadaje się zwłaszcza do sterowni silnikowych i paneli sterowniczych.

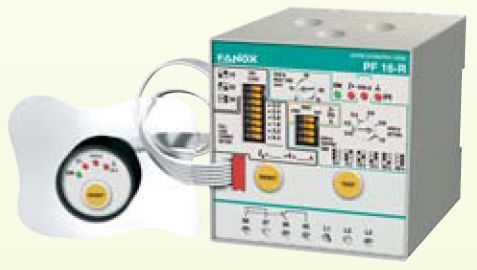

Typ PF-R z modułem ODPF
Przekaźnik PF z modułem ODPF

moduł ODPF
Moduł sygnalizacyjny ODP

Typ
Nr kodu.
Typ przek.

ODPF
12555
PF-R


  • Ten opcjonalny muduł sygnalizacyjny nadaje się do montażu w zewnętrznym panelu i jest dołączany do przekaźnika przewodem taśmowym o długości 2m.
  • Moduł zawiera odpowiednie diody LED sygnalizujące przyczynę zadziałania oraz przycisk RESETu


Moduł resetu PF-RM

Dodatkowy moduł resetu stanowi opcję, która pozwala na wydłużenie czasu resetu do zakresu: 75 do 525 minut. Moduł jest połączony z zabezpieczeniem odpowiednim przewodem taśmowym.

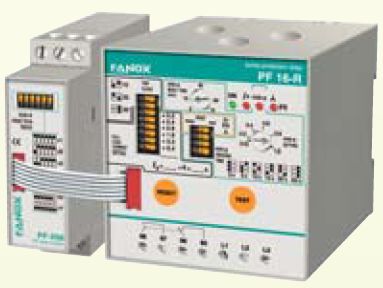

Typ PF-R z modułem RM
Przekaźnik PF z modułem RM

moduł RM
Moduł resetu PF-RM

Typ
Nr kodu.
Typ przek.

PF-RM
12169
PF-R
