typ P

informacja techniczna

elektroniczne zabezpieczenie silnika

TYP P

karta katalogowa
typ P z zewnetrznym modulem sygnalizacyjnym ODP

Funkcje zabezpieczeniowe
 Przeciążenie Niedociążenie Zanik lub asymetria faz Niewłaściwa kolejność faz
Wykonania
 P 19 P 44 P 90
Zakres nastaw
Silnik 400V
50/60Hz		 IB (A) 7 - 19,6 19 - 44,2 40 - 90,4
KM 4 - 10 12,5 - 27,5 27,5 - 55
kW 3 - 7,5 9,2 - 20 20 - 40

Nr kodu w odniesieniu do napięcia zasilania
zasilanie (+15% -10%)
ac: 50/60 Hz

 230 Vac jedna faza 11403 11423 11443
115 Vac jedna faza 11402 11422 11442
24 Vac,dc jedna faza 11400 11420 11440
Dla prądu IN silnika poniżej minimalnej nastawy IB Przepleść n razy fazowe przewody silnika przez odpowiednie otwory w zabezpieczeniu IB = n x IN
Dla prądu IN silnika powyżej maksymalnej nastawy IB Stosować 3 przekładniki prądowe ../5A i zabezpieczenie o najmniejszym zakresie
Zewnętrzny moduł sygnalizacyjny (opcjonalnie) ODP

Charakterystyka

Pamięć cieplna
 Tak
Maksymalne nominalne napięcie silnika
 1000 Vac
Klasa zadziałania (IEC 947 -4-1)
 5 - 10 - 15
Zabezpieczenie kolejności faz
 Tak. Aktywne podczas startu silnika
Zabezpieczenie asymetrii faz
 Ponad 40%. Czas reakcji< 3s
Zabezpieczenie podprądowe / zwłoka zadziałania
 Nastawy od 0,5 to 0,9 x IB / Opóźnienie 3s
Sposób resetu
 Ręczny i zdalny lub automatyczny (co 20 minut)
Sygnalizacyjne diody LED
 5 diod LED: ON + po 1 dla każdego zabezp.
Zestyki wyjściowe
 1 przekaźnik z zestykami: 1 NO + 1NZ
Parametry zestyków wyjściowych
 Ith : 5A; AC15 - 250V - 2A; DC13 - 30V - 2A
Zaciski: max przekrój / moment dociskowy
 2,5 mm2, No. 22 - 12 AWG /20 Ncm, 1.8 LB - IN
Pobór mocy
 2,5 VA
Stopień ochrony / masa / sposób montażu
 IP20 / 0,3 kg / szyna DIN
Temperatura składowania
 -30°C + 70°C
Temperatura pracy / wysokość
 -15° +60°C /1000m; -15° + 50°C / 3000m
Normy, certyfikaty
 IEC 255, IEC 947, IEC 801, EN 50081 - 2

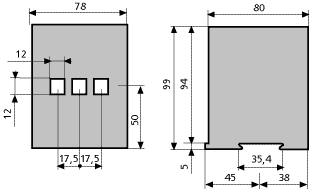

Wymiary (mm)

Wymiary P


Zewnętrzny moduł sygnalizacyjny ODP

Dzięki zastosowaniu tego opcjonalnego wyposażenia, aktualny stan przekaźnika oraz możliwość resetu dostępne są z zewnętrznego panelu sterowniczego.
Prosty w instalacji (standard przycisku Ć 22 mm). Nadaje się zwłaszcza do sterowni silnikowych i paneli sterowniczych.

Typ P z modułem ODP
Przekaźnik P z modułem ODP

moduł ODP
Moduł sygnalizacyjny ODP

Typ
Nr kodu.
Typ przek.

ODP
12540
P


  • Ten opcjonalny muduł sygnalizacyjny nadaje się do montażu w zewnętrznym panelu i jest dołączany do przekaźnika przewodem taśmowym o długości 2m.
  • Moduł zawiera odpowiednie diody LED sygnalizujące przyczynę zadziałania oraz przycisk RESETu
  • Masa: 0,05 kg.
