typ GL

informacja techniczna

elektroniczne zabezpieczenie silnika

TYP GL

karta katalogowa
GL200

Funkcje zabezpieczeniowe
 Przeciążenie Zanik lub asymetria faz Przekroczenie temperatury Niewłaściwa kolejność faz
Wykonania
 GL 16 GL 40 GL 90 GL 200
Zakres nastaw
Silnik 400V
50/60Hz		 IB (A) 4 - 16,7 15 - 40,5 40 - 91 60 - 200
KM 3 - 10 10 - 25 30 - 60 50 - 150
kW 2,2 - 7,5 7,5 - 18,5 22 - 45 37 - 110

Nr kodu w odniesieniu do napięcia zasilania
zasilanie (+15% -10%)
ac: 50/60 Hz

 230 Vac jedna faza 11303 11323 11343 11363
115 Vac jedna faza 11302 11322 11342 11362
24 Vac,dc jedna faza 11300 11320 11340 11360
Dla prądu IN silnika poniżej minimalnej nastawy IB Przepleść n razy fazowe przewody silnika przez odpowiednie otwory w zabezpieczeniu IB = n x IN
Dla prądu IN silnika powyżej maksymalnej nastawy IB Stosować 3 przekładniki prądowe ../5A i zabezpieczenie o najmniejszym zakresie
Zewnętrzny moduł sygnalizacyjny (opcjonalnie) ODGL

Charakterystyka

Pamięć cieplna
 Tak
Maksymalne nominalne napięcie silnika
 1000 Vac
Klasa zadziałania (IEC 947 -4-1)
 5 - 10 - 15 - 20 - 25 - 30 - 35
Zabezpieczenie kolejności faz
 ON OFF Aktywne podczas startu silnika
Zabezpieczenie asymetrii faz
 Ponad 40%. Czas reakcji< 3s
Min/max rezyst. PTC (zimnny) - rezyst. zadziałania/resetu
 25 Ohm / 1500 Ohm - 3600 Ohm / 1800 Ohm
Sposób resetu
 Ręczny i zdalny
Sygnalizacyjne diody LED
 5 diod LED: ON + po 1 dla każdego zabezp.
Zestyki wyjściowe
 1 przekaźnik z zestykami: 1 NO + 1NZ
Parametry zestyków wyjściowych
 Ith : 5A; AC15 - 250V - 2A; DC13 - 30V - 2A
Zaciski: max przekrój / moment dociskowy
 2,5 mm2, No. 22 - 12 AWG /20 Ncm, 1.8 LB - IN
Pobór mocy
 2,5 VA
Stopień ochrony / masa / sposób montażu
 IP20 / 0,5 kg (1 kg dla GL200) / szyna DIN
Temperatura składowania
 -30°C + 70°C
Temperatura pracy / wysokość
 -15° +60°C /1000m; -15° + 50°C / 3000m
Normy, certyfikaty
 IEC 255, IEC 947, IEC 801, EN 50081 - 2


Wymiary (mm)

Wymiary GL

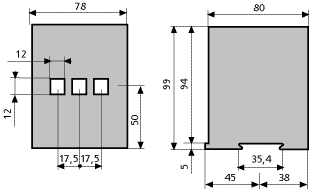

wymiary GL16, GL40 i GL90

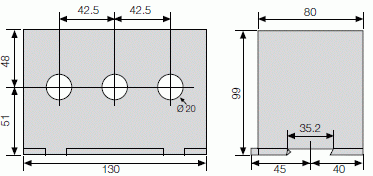

Wymiary GL200
wymiary GL200


Zewnętrzny moduł sygnalizacyjny ODGL

Dzięki zastosowaniu tego opcjonalnego wyposażenia, aktualny stan przekaźnika oraz możliwość resetu dostępne są z zewnętrznego panelu sterowniczego.
Prosty w instalacji (standard przycisku 22 mm). Nadaje się zwłaszcza do sterowni silnikowych i paneli sterowniczych.

Typ GL z modułem ODGL
Przekaźnik GL z modułem ODGL

moduł ODGL
Moduł sygnalizacyjny ODGL

Typ
Nr kodu.
Typ przek.

ODGL
12535
GL


  • Ten opcjonalny muduł sygnalizacyjny nadaje się do montażu w zewnętrznym panelu i jest dołączany do przekaźnika przewodem taśmowym o długości 2m.
  • Moduł zawiera odpowiednie diody LED sygnalizujące przyczynę zadziałania oraz przycisk RESETu
  • Masa: 0,05 kg.
