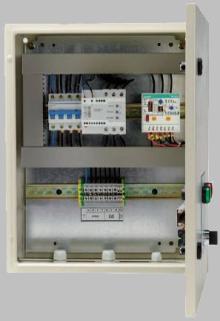

CBS

Trójfazowe panele
sterująco - zabezpieczające
z softstartem


CBS

Karta katalogowa

TABELA WYKONAŃ




Zakres
IB (A)

Moc silnika
(kW)

Nr kodu

CBS-2

3.8

0.37 - 1.5

12321

CBS-3

5.5

2.2

12322

CBS-5

7.0 - 9.5

3 - 4

12323

CBS-7

13

5.5

12324

CBS-10

16.5

7.5

12326

CBS-12

21

9.2

12327

CBS-15

24

11

12328

CBS-20

32

15

12329

CBS-25

40

18.5

12330

CBS-30

47

22

12331

Podstawowe cechy panelu CBS to:
- przeznaczenie dla trójfazowych układów pompowych
- zabezpieczenia:
     suchobieg - pomiar wsp. mocy cosj
     przeciążenie (pamięć cieplna)
     zanik i asymetria faz
     niewłaściwa kolejność faz
     zwarciowe
- funkcje:
     łagodny rozruch
     łagodne zatrzymanie
- automatyczny (ustawiany) lub ręczny reset
- wskazanie przyczyny zadziałania
- przyłącze do przełącznika ciśnieniowego, pławy,
  programatora...
- metalowa obudowa
- zawiera: wyłącznik 3P, przekaźnik elektroniczny
  FANOXa PF-R, stycznik,
  softstart ES, przełącznik stop/automatic
